Tấm thu nhiệt lõi đồng máy nước nóng năng lượng mặt trời megasun

1. Đặc tính nổi bật của tấm thu nhiệt lõi đồng

+ Loại ống thu nhiệt: ống chân không lõi đồng - Thu nhiệt cực nhanh, chịu được áp suất làm việc cao - ống thu nhiệt không bị đóng cặn - hiệu suất thu nhiệt cao .

+ Nhiệt độ tối đa: 130 độ C, áp suất 6 bar (dùng được cho bình kín chịu áp suất )

+ Kích thước ống: đường kính 58 mm - chiều dài 1800 mm

+ Số lượng ống: 15 ống / tấm (MGS-VCC1815) / 20 ống / tấm (MGS-VCC1820)

+ Vật liệu làm vỏ hộp tuần hoàn: Thép mạ kẽm chống rỉ 0.4 mm hoặc INOX 304 dày 0.4mm

+ Vật liệu lõi hộp tuần hoàn là ống đồng nguyên chất

+ Khả năng làm nóng: 150 - 250 lít / ngày (MGS-VCC1815); 200 - 300 lít / ngày (MGS-VCC1820)

+ Khả năng chống mưa đá: đường kính hạt 25 mm

+ Khả năng chịu sức gió: 35 m/s

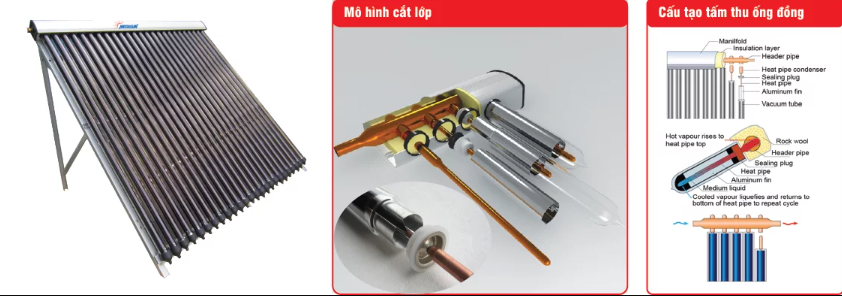

2. Cấu tạo của Tấm thu nhiệt năng lượng Megasun dạng ống đồng

Thiết bị có hai dàn ống hấp thụ năng lượng thuỷ tinh chân không nằm ngang, đầu mỗi dàn ống được gắn với ống góp. Ống góp có 2 đầu, trong đó đầu dưới của ống góp được nối với đáy của bình bảo ôn để cấp nước lạnh từ bình bảo ôn cho dàn ống hấp thụ năng lượng mặt trời. Đầu trên của ống góp được nối với thân bình bảo ôn nhằm thu hồi nước được làm nóng trong dàn ống hấp thụ do bức xạ mặt trời tuần hoàn về lại bình bảo ôn, nhờ đó nước lạnh chứa trong bình được làm nóng.

Điều đặc biệt của thiết bị là bên trong tấm thu có thêm ống đồng để thu nhiệt. Như vậy nước được làm nóng trong thời gian nhanh hơn.

3. Thông số kỹ thuật

Các thông số trên có thể thay đổi mà không thông báo trước.

4. Nguyên lý hoạt động của Tấm thu nhiệt lõi đồng Megasun

4.1. Hệ thống nước nóng năng lượng mặt trời tuần hoàn tự nhiên

Khi ánh nắng mặt trời chiếu rọi vào những ống thủy tinh chân không hoặc các tấm Panel thu nhiệt, với tính năng hấp thụ ánh nắng mặt trời cao, sẽ hấp thụ bức xạ ánh nắng mặt trời rồi chuyển hoá thành nguồn nhiệt năng. Sau đó với nguyên lý tỉ trọng nước lạnh lớn, tỉ trọng nước nóng nhỏ đã tự hình thành nên 1 vòng tuần hoàn tự nhiên (nước lạnh liên tục đi xuống, những ống chân không hoặc các tấm Panel hấp thụ nhiệt năng của ánh nắng mặt trời, tạo thành nguồn nước nóng đi ngược lên và lưu giữ trong bình chứa. Vòng tuần hoàn nước cứ thế chuyển động không ngừng, tạo cho nhiệt độ nước trong bình chứa liên tục tăng dần.

4.2. Hệ thống nước nóng năng lượng mặt trời tuần hoàn cưỡng bức

Khi ánh nắng mặt trời chiếu rọi vào những ống thủy tinh chân không hoặc các tấm Panel thu nhiệt, với tính năng hấp thụ ánh nắng mặt trời cao, sẽ hấp thụ bức xạ ánh nắng mặt trời rồi chuyển hoá thành nguồn nhiệt năng. Khi nhiệt độ trên tấm thu cao hơn nhiệt độ trên bồn, hệ thống bơm đối lưu sẽ được kích hoạt để đưa nước nóng về bồn và nước lạnh lên tấm thu cho đến khi nhiệt độ trên tấm thu bằng nhiệt độ ở bồn thì bơm đối lưu sẽ ngắt. Hệ thống cứ thế hoạt động và nước trong bồn sẽ nóng dần lên.
Hệ thống tuần hoàn cưỡng bức thích hợp khi số lượng tấm thu lớn hoặc bồn để thấp hơn tấm thu.

5. Ứng dụng của tấm thu lõi đồng chịu áp lực Megasun

Tấm thu lõi đồng chịu áp lực Megasun với những tính năng ưu việt, sản phẩm thường được ứng dụng thích hợp trong các không gian như:

• Không gian sinh hoạt tại các hộ gia đình có đông thành viên.
• Hệ thống các trường học, bệnh viện.
• Hệ thống nhà hàng, khách sạn, khu du lịch.
• Các trung tâm tập luyện vv..
