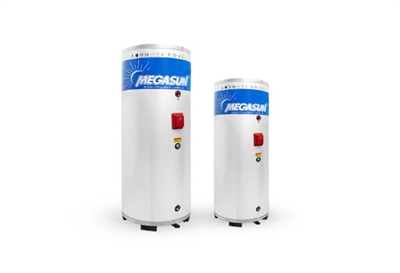

Bồn bảo ôn máy nước nóng năng lượng mặt trời MEGASUN

1. Bồn bảo ôn là gì?

Bồn bảo ôn giữ nhiệt là bồn có lớp cách nhiệt dùng để chứa nước nóng hoặc nước lạnh, có khả năng giữ nhiệt – đảm bảo nhiệt độ nước trong bồn không bị thất thoát nhiệt ra môi trường (nghĩa là nhiệt độ trong nước không bị giảm xuống hoặc tăng lên)

Bồn bảo ôn giữ nhiệt Megasun được sản xuất trên dây chuyền công nghệ hiện đại, với hơn 16 năm kinh nghiệm trong việc sản xuất bồn bảo ôn giữ nhiệt, quy trình lựa chọn nguyên liệu và linh kiện đầu vào khắt khe – chúng tôi đảm bảo cung cấp ra thị trường sản phẩm bồn bảo ôn giữ nhiệt có chất lượng cao nhất, tuổi thọ lâu dài, loại bỏ sự bất tiện khi thiết bị bị hỏng hóc. Sản phẩm được bảo hành tiêu chuẩn tại Nhà Máy Megasun Việt Nam với thời gian lên đến 5 năm, có thể tuỳ chọn đến 10 năm.

Sản phẩm bồn bảo ôn giữ nhiệt Megasun phù hợp với các quy chuẩn sau:

• Quy chuẩn Việt Nam: Sản phẩm thiết bị đun nước nóng năng lượng mặt trời Megasun đã được đánh giá phù hợp với quy chuẩn TCVN 8251:2009
• Quy chuẩn Quốc Tế: Megasun được đánh giá phù hợp với yêu cầu của tiêu chuẩn ISO 9001:2015
• Chứng nhận chất lượng Việt Nam: Hàng Việt Nam Chất Lượng Cao từ năm 2013 đến nay
• Tiêu chuẩn thiết kế độ bền và độ chịu lực: QPĐT 03-71
• Tiêu chuẩn kiểm định an toàn bồn chịu áp lực: QPVN 2-75; TCVN 8366:2010 (TCVN 8366:2010 là tiêu chuẩn được biên soạn trên cơ sở tham khảo tiêu chuẩn AS 1210:1997 Presure vessels của Australia (AS) hiện hành tương đương với các tiêu chuẩn Hoa kỳ ASME, sẵn có và phù hợp với điều kiện của Việt Nam hiện nay)

2. Ứng dụng bồn bảo ôn MEGASUN

3. Tại sao nên lựa chọn bồn bảo ôn giữ nhiệt Megasun?

Nhà máy Sản Xuất Megasun có đầy đủ máy móc và công nghệ hiện đại để thiết kế sản phẩm bồn bảo ôn giữ nhiệt với dung tích và quy cách theo những yêu cầu khác nhau.

Ngoài ra, bồn bảo ôn giữ nhiệt Megasun còn có thể tuỳ chọn sẵn sàng kết nối với bộ trao đổi nhiệt dạng tấm, bộ trao đổi nhiệt dạng cuộn bên trong hoặc các bộ phận làm nóng bằng điện trở, máy bơm nhiệt – heat pump, tấm thu năng lượng mặt trời, lò hơi làm nguồn gia nhiệt.

Bồn bảo ôn giữ nhiệt Megasun đặc biệt chú ý đến thiết kế và bố trí của các bộ phận có thể mang đến một sản phẩm tốt nhất cả về mặt thẩm mỹ và kỹ thuật. Các bồn bảo ôn được thiết kế theo yêu cầu cho phù hợp với các thiết bị kết nối với bồn trong phòng máy hoặc khu vực xung quanh  và cũng đặc biệt chú ý đến vị trí của các kết nối đầu cuối trên thiết bị để nó liên kết với hệ thống đường ống theo bản vẽ thiết kế một cách đơn giản và tốt nhất , giúp giảm chi phí &  tiết kiệm lao động và vật tư kết nối

3.1. Vật liệu lõi bồn giữ nhiệt Megasun tiếp xúc trực tiếp với nguồn nước

      Bồn bảo ôn giữ nhiệt với lõi bồn bằng thép không gỉ SUS304, SUS316L đảm bảo vệ sinh an toàn thực phẩm. Sử dụng công nghệ hàn Tig tự động của Đức đảm bảo độ kín, vững chắc cho bồn.

3.2. Lớp cách nhiệt được thiết kế có cấu trúc đặc biệt để tăng độ giữ nhiệt và độ đồng tâm giữa các lớp của bồn với nhau

      Bồn bảo ôn giữ nhiệt Inox Megasun sử dụng lớp cách nhiệt là polyurethane foam được phun đổ bằng máy trộn tự động áp suất cao – với độ dày tiêu chuẩn là 50mm – đảm bảo độ tổn thất nhiệt nhỏ nhất .

      Thông số kỹ thuật của lớp cách nhiệt polyurethane: Tỷ trọng: 40-45Kg/m3. Độ cách nhiệt: ≤0.020W/（mk）

      Tùy chọn vật liệu bảo ôn giữ nhiệt khác: Glasswood / Rockwood ( chỉ nên dùng cho bồn bảo ôn yêu cầu nhiệt độ làm việc trên 100°C hoặc các yêu cầu riêng khác )

      Tùy chọn độ dày cách nhiệt: 75mm , 100mm, 125mm , 150mm, 200mm

3.3. Vật liệu vỏ bồn bảo ôn giữ nhiệt Megasun bảo vệ lớp cách nhiệt tốt nhất

      Vỏ bồn bảo ôn giữ nhiệt Inox 304 hoặc Inox SUS316 / 316L – siêu bền theo thời gian

      Tuỳ chọn vỏ bồn bảo ôn giữ nhiệt chuyên dùng cho vùng biển: thép mạ kẽm sơn tĩnh điện 2 lớp loại Primax Protect & GStyle E - Chống rỉ sét & ăn mòn muối biển

3.4. Thanh Magnesium được tích hợp theo bồn bảo ôn

      Giúp bảo vệ lõi bồn – tăng tuổi thọ cho bồn bảo ôn giữ nhiệt. Thời gian có thể sử dụng của thanh Magie phụ thuộc vào chất lượng của nước và nên kiểm tra thường xuyên để thiết lập thời gian sử dụng và định kỳ

4. TIÊU CHÍ LỰA CHỌN BỒN BẢO ÔN GIỮ NHIỆT PHÙ HỢP VỚI NHU CẦU CỦA DỰ ÁN

4.1. Dung tích bồn chứa:

Tuỳ thuộc vào ứng dụng và nhu cầu của từng dự án, dung tích bồn bảo ôn giữ nhiệt cần đước tính toán chi tiết để xác định các yêu cầu thực tế khi tính đến không gian, tải trọng và nguồn điện để lựa chọn dung tích bồn bảo ôn cho phù hợp

Dải dung tích bồn bảo ôn giữ nhiệt Megasun: từ 150 Lít đến 30,000 Lít

4.2. Áp suất làm việc tối đa:

Bồn bảo ôn giữ nhiệt  Megasun có các chủng loại bồn thông dụng sau : Bồn chịu áp lực (bồn kín) hoặc bồn không chịu áp lực ( bồn hở ) , bồn trực tiếp , bồn gián tiếp ( tích hợp bộ trao đổi nhiệt với vật liệu là đồng / inox 304 / inox 316 bên trong bồn)

Tiêu chuẩn: Áp suất làm việc tối đa  / Áp suất thử nghiệm : 6 bar / 9 bar

Tùy chọn khác: Áp suất làm việc tối đa  : 3 bar ,4 bar ,5 bar ,7 bar ,8 bar ,9 bar ,10 bar ,12 bar ,15 bar

4.3. Nhiệt độ làm việc tối đa của bồn bảo ôn giữ nhiệt:

Tiêu chuẩn: Nhiệt độ làm việc tối đa : 95°C

Tùy chọn khác:  Nhiệt độ làm việc tối đa : 150°C , 200°C

4.4. Bộ trao đổi nhiệt đối với bồn gián tiếp

Bồn bảo ôn giữ nhiệt Megasun có thể được thiết kế với bộ trao đổi nhiệt dạng ống xoắn bằng đồng / thép không gỉ  - để đáp ứng các yêu cầu về trao đổi nhiệt gián tiếp với chi phí thấp và hiệu quả cao .Tuy nhiên nhược điểm lớn nhất của loại bộ trao đổi nhiệt này là khó thay thế / bảo trì sửa chữa.

Phổ biến nhất và thuận tiện hơn để bảo trì hoặc thay mới là trao đổi nhiệt loại U được lắp đặt trên mặt bích tiêu chuẩn. Ống chữ U là bộ trao đổi nhiệt được chế tạo với ống hiệu suất cao không bị ảnh hưởng bởi sự giãn nở nhiệt mang lại mức độ tin cậy cao. Các ống trong bộ trao đổi nhiệt có sẵn bằng đồng nguyên chất, làm cho chúng phù hợp cho cả vùng nước cứng và nước mềm. Bộ trao đổi nhiệt tiêu chuẩn được sản xuất bằng ống đồng. Bộ trao đổi nhiệt cũng có thể được sản xuất tùy chọn bằng thép không gỉ - SUS304 / AISI 316L mang lại tuổi thọ lâu dài đáng tin cậy và hợp vệ sinh. Bộ trao đổi nhiệt có thể rút ra / tháo ra để làm sạch và kiểm tra. Vì vậy, khi lắp đặt bồn bảo ôn giữ nhiệt phái tính toán đến không gian phải được phân bổ để rút bộ trao đổi nhiệt ra (tùy công suất của bộ trao đổi nhiệt mà kích thước của bộ trao đổi nhiệt sẽ khác nhau ) . Phạm vi tiêu chuẩn của bộ  trao đổi nhiệt được tính toán dựa trên thời gian gia nhiệt 1 giờ để làm nóng nước từ 20 ° C lên 60 ° C với môi chất trao đổi chính là nước ở 82 ° C đến 71ºC. Thiết bị trao đổi nhiệt U cũng có sẵn các thiết kế cho các yêu cầu khác về áp suất làm việc và môi chất trao đổi . Vui lòng liên hệ với phòng kinh doanh của chúng tôi để biết thêm chi tiết.

5. BẢNG THÔNG SỐ KỸ THUẬT BỘ TRAO ĐỔI NHIỆT MEGASUN

6. PHỤ KIỆN (TÙY CHỌN THÊM) BỒN BẢO ÔN GIỮ NHIỆT MEGASUN

6.1. Đồng hồ nhiệt kế

Đồng hồ đo nhiệt độ dạng cơ ( Tùy chọn điện tử ) – được lắp đặt ở vị trí cao trên thân bồn bảo ôn để đo & hiển thị nhiệt độ hiện tại bên trong bồn bảo ôn .

6.2. Đồng hồ áp suất

Đồng hồ đo áp suất dạng cơ ( Tùy chọn điện tử ) – được lắp đặt ở vị trí cao trên thân bồn bảo ôn để đo & hiển thị áp suất hiện tại bên trong bồn bảo ôn

6.3. Van an toàn

Với tất cả các loại bồn bảo ôn chịu áp lực ( bồn bảo ôn kín ) – thì bắt buộc phải lắp đặt van an toàn – có áp suất xả tối đa bằng áp suất làm việc tối đa của bồn tương ứng – lắp ở vị trí cao với số lượng tối thiểu là 1 cái cho áp suất nhỏ dưới 6 bar – với các bồn áp suất cao khuyến nghị nên lắp tối thiểu 2 cái . Các van an toàn này để bảo vệ  việc áp suất quá cao do sự cố của bộ điều khiển hoặc vận hành không chính xác – van an toàn sẽ tự động mở xả để giảm áp khi quá ngưỡng áp làm việc cho phép .Van an toàn phải được kiểm tra định kỳ hàng tuần hoặc hàng tháng / định kỳ tùy theo tình trạng hoạt động bởi người / đơn vị sử dụng – Nhà sản xuất không chịu trách nhiệm và bảo hành về lỗi gây ra bởi việc thiếu van an toàn hoặc van an toàn không đúng / van an toàn bị hư hoặc không bảo trì đúng .

6.4. Thanh thăm mực nước – loại ống thủy chịu lực ( dùng cho bồn chịu áp lực )

Ưng dụng của đồng hồ thủy tinh chỉ thị mức nước trong bồn liên tục mà không cần nguồn điện

Chỉ báo trực tiếp về mức nước / chất lỏng trong bồn .

Ngoài các vật liệu tiêu chuẩn dùng cho nước – còn có loại được thiết kế riêng biệt với vật liệu chống ăn mòn để có thể dùng cho các sản phẩm phù hợp với nhiều ứng dụng trong công nghiệp hóa chất, công nghiệp hóa dầu, khai thác dầu và khí tự nhiên …

6.5. Thanh thăm mực nước – loại ống nhựa trắng PVC chịu nhiệt ( dùng cho bồn hở )

Chỉ báo trực tiếp về mức nước / chất lỏng trong bồn .

Bộ điều khiển mức bằng ống PVC trắng có nhiệt độ cao được lắp đặt bên cạnh bồn chứa - không trực tiếp bên trong bồn chứa - sẽ cung cấp tín hiệu Bật / Tắt chính xác để điều khiển van điện từ hoặc máy bơm nước lạnh.

6.6. Van xả khí tự động

Van xả khí tự động là một thiết bị an toàn nằm ở phía trên đỉnh của bồn bảo ôn – để xả tự động lượng khí tồn tại trong bồn chứa - nhằm tránh các sự cố , hư hỏng liên quan đến việc có tồn không khí trong bồn nước nóng và hệ thống đường ống.
Cảm biến chống cạn

Thiết bị cảm biến chống cạn là loại cảm biến điện tử chuyên dùng – được nhập khẩu từ cộng hòa Sec – cung cấp tín hiệu báo không có nước ( nước xuống mức thấp )  cho tủ điều khiển – để đưa ra các lệnh xử lý tắt / mở  thiết bị tương ứng hoặc cảnh báo .

Bảo vệ các thanh đốt điện trở - ngắt không cho hệ thống thanh đốt điện trở được hoạt động – nếu phát hiện mực nước trong bồn bị xuống mức thấp ( mức không an toàn ) – tránh gây hư hỏng cháy nổ điện trở , cháy lớp bảo ôn .
