Đặc điểm
-
Cài đặt nhiệt độ On/OFF cho điện trở
-
Cài đặt nhiệt độ On/OFF cho bơm đối lưu
-
Cài đặt thời gian gia nhiệt
-

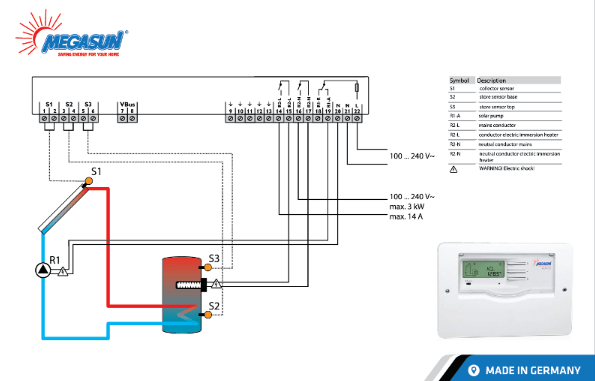

Có thể kết nối trực tiếp điện trở công suất 3KW x 220V
-
Có thể mở rộng để kết nối giám sát qua internet, smart phone
Thông số kỹ thuật
|
Tiêu chí
|
Thông số |
|
Ngõ vào
|
3 đầu dò nhiệt độ Pt1000 hoặc KTY |
|
Ngõ ra
|
2 relay dòng cao không cực
1 relay điện từ với tiếp điểm thay đổi |
|
Khả năng chuyển
|
4 (1) A 240 V~ (relay điện từ)
4 (1) A 24 V (relay không cực)
14 (3) A 240 V~ (relay dòng cao không cực) |
|
Tổng khả năng chuyển
|
4 A 240 V~ |
|
Nguồn điện
|
100 ... 240 V~ (50 ... 60 Hz) |
|
Đầu nối
|
Đầu nối kiểu Y |
|
Công suất tiêu thụ
|
< 0.7 W (standby) |
|
Chế độ hoạt động
|
Loại 1.B |
|
Điện áp định mức
|
2.5 kV |
|
Giao tiếp dữ liệu
|
VBus® |
|
Dòng điện VBus®
|
35 mA |
|
Chức năng
|
Điều khiển hệ thống nước nóng năng lượng mặt trời tiêu chuẩn với điện trở dự phòng, đo đếm thời gian hoạt động,
chức năng đối lưu và đo lượng nhiệt. Có thể kết hợp với bộ cài thời gian điều khiển nhiệt |
|
Vỏ
|
Nhựa tổng hợp, nhựa PC-ABS và nhựa PMMA |
|
Khung giá đỡ
|
Treo tường |
|

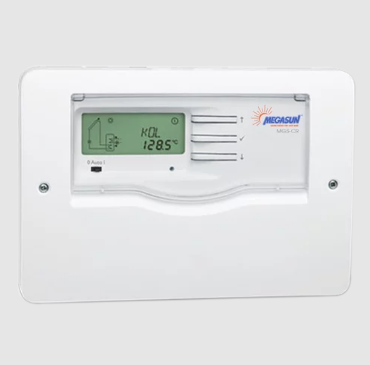

Màn hình
|
16 vị trí hiển thị, 7 vị trí hiển thị, 8 ký hiệu trạng thái hệ thống, đèn nền và đèn báo |
|
Vận hành
|
3 nút nhấn và 1 nút xoay |
|
Loại bảo vệ
|
IP 20/EN 60529 |
|
Cấp bảo vệ
|
II |
|
Nhiệt độ môi trường
|
0 ... 40 °C |
|
Kích thước
|
144 x 208 x 43 mm |
